406 MHz Antenne (in Arbeit)

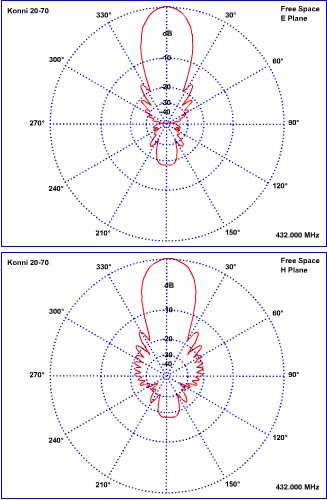

Für die ersten Versuche wurde eine Yagi-Antenne verwendet. DieAntenne F-20 der >>Firma Konni<< besitzt 20 Elemente bei einer Länge von 335 cm. Der angegebene Gewinn beträgt bei 432 MHz 15 dBd. Die Antenne ist mit einem Preis von ca. 80€ ziemlich preiswert, für das Geld würde man im Baumarkt kaum die nötigen Alurohren bekommen, von den übrigen Teilen, Elementhalter, Buchse, Umwegleitung ganz zu schweigen.

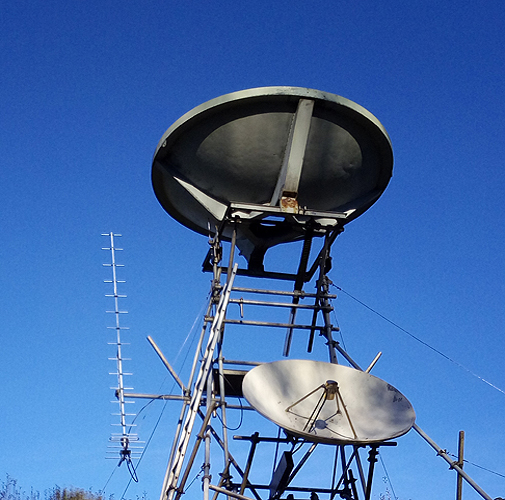

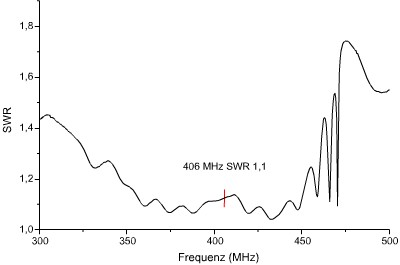

Die Antenne wurde (links im Bild) am Antennenturm von Herman Hagn an der Universität in Garching montiert. In der gezeigten Position von circa 80° Elevation wurde mit einem VNA (Agilent 8720) das Stehwellen-verhältniss gemessen. Zwischen Antenne und VNA b.z.w liegen circa
15 m Koaxkabel vom Typ RG8. Bei der gewünschten Frequenz von
406 MHz kann man ein SWR von 1,1 messen.
Auch für die oben zu sehende Parabolantenne wurde ein Feed für
406 MHz für Vergleichsmessungen gebaut, davon aber später.

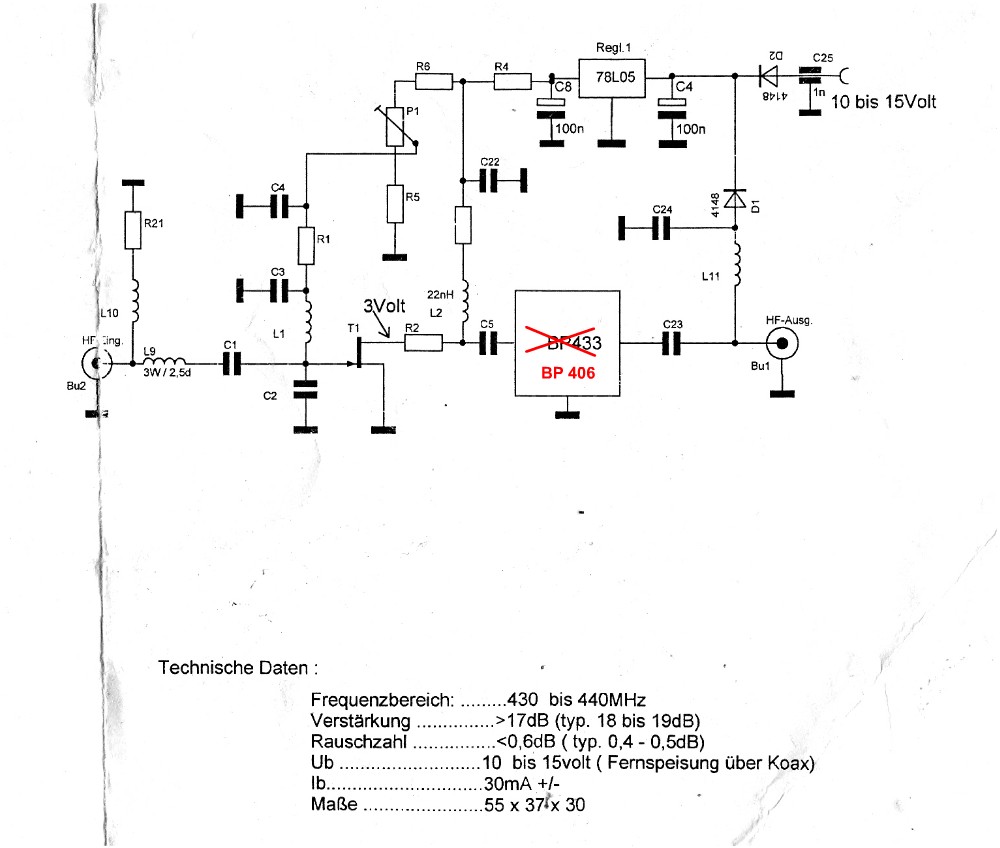

Der Vorverstärker, direkt an der Antenne montiert, stammt wiedermal von >>Roberto Zech<< .Der LNA hat eine Verstärkung G = 19 dB bei einer Rauschzahl F < 0,6 dB .Im Ausgang des Verstäkers liegt ein 2-kreisiges Helixfilter mit einer Mittenfrequenz von 406 MHz. Der Vorverstärker wird über die Koaxleitung ferngespeist.
