Audio modulierte Solid State Teslaspule

Mit modulierten Teslaspulen können Töne oder sogar Musik wieder gegeben werden.Dazu wird die Stärke der Entladungen moduliert. Damit wird erreicht dass die heiße Funkenentladung wechselnde Druckwellen in der Luft erzeugt und damit Schall abstrahlt.
Zur Modulation der hochfrequenten Spannungen der Teslaspule können verschiedene Schaltungsprinzipien angewandt werden. Am einfachsten wird die Hochfrequenz im Takt der Tonfrequenz ein- und ausgeschaltet. Natürlich wird mit dieser einfachen Methode keine gute Klangqualität erreicht.

Schaltung:

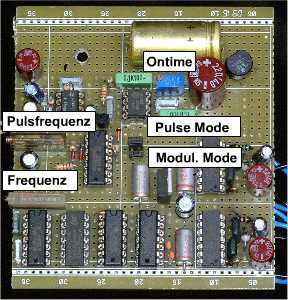

Zur Erzeugung der Hochfrequenz wird ein Schmidt-Trigger-Oszillator verwendet der auf der doppelten Schwingfrequenz arbeitet. Ein folgendes Flipflop teilt die Frequenz durch zwei, mit diesem Schaltungsteil wird erreicht dass das Tastverhältniss der Rechteckspannung genau 50:50 ist. Eine weitere Schaltung mit Monoflops erzeugt eine Totzeit die verhindert dass beide Brückenzweige gleichzeitig leitend werden. Als Treiber zum Ansteuern der Brücke arbeiten zwei IR2110 Hi-Site-Low-Site- Treiber die auf einfache Weise die Potentialtrennung zum Ansteuern der oberen Brückenglieder erreicht.
Die Modulation wird an den Enable-Eingängen der Treiber vorgenommen. Die verstärke Tofrequenz triggert einen Monoflop TLC555 dessen Ausgangspulse den Enable-Eingang ansteuern. Als Tonquelle dient ein kleiner Batterie betriebener MP3-Player, so werden Schwierigkeiten mit vagabundierender Hochfrequenz vermieden.
Eine zweite Betriebsart der Schaltung ist der Pulsmode. Dabei werden die mit einem Schmidt-Trigger erzeugten Impulse zur Ansteuerung des Enable-Eingangs verwendet und so Entladungen mit einer Frequenz von einigen Hertz erzeugt.

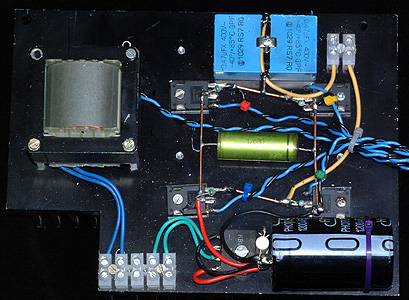

Die Brücken besteht aus vier Mosfets IRFP460 die zum Schutz mit vier Dioden BAV96 überbrückt sind. Die Versorgung der Brücke über einen Regeltrafo, Gleichrichter und Elko erlaubt Betriebsspannungen bis zu 300 V. Die Bauteil der Brücke, des Netzteils und ein kleiner Netztrafo zur Versorgung der Ansteuerung sind auf einem großen Kühlkörper montiert.

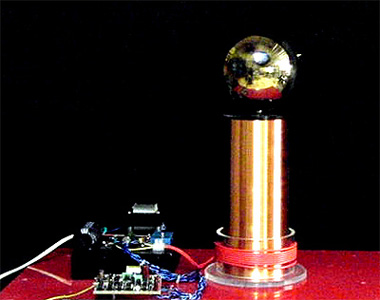

Die Primärspule ist aus Netzlitze und hat 9 Windungen auf einem Plexiglasrohr mit 130 mm Durchmesser, die Sekundärspule ist mit 0,2 mm CuL Draht mit circa 1000 Wicklungen auf ein Plexiglassrohr mit 100 mm Durchmesser gewickelt. Zusammen mit der Edelstahlkugel hat die Sekundärspule eine Resonanzfrequenz von 250 kHz. Ein Reissnagel an der Kugel dient als Breakout-Point.
Die Entladungen haben einen Länge von 20 bis 25 cm. Da die Tonqualität ist leider sehr schlecht ist wurden noch Versuche mit einer anderen >Schaltung< unternommen.
