Retro Hellschreiber

Nach dem Bau des ersten >Hellschreibers< wurde noch ein zweites Gerät gebaut das mit der in 30er Jahren des letzen Jahrhunderts möglicher Technik gebaut wurde. Diesmal wurde der Empfänger ins Gerät integriert. Der Empfänger ist ein Chasis des FuG 10K Empfänger, ein Kurzwellenempfänger der in deutsche Flugzeuge im WW2 eingebaut wurde. Der Empfänger wurde zusammen mit anderen Teilen des FuG 10 Systems auf dem Flohmarkt in Eggenfelden erstanden. Trotz einiger Wasserschäden stellte sich heraus das das Teil einwandfrei arbeitet. Nur der fehlende Abstimmantrieb und die fehlenden Röhren, alle RV12P2000 mußte ergänzt werden

. >> Schaltplan << des FuG 10 EK

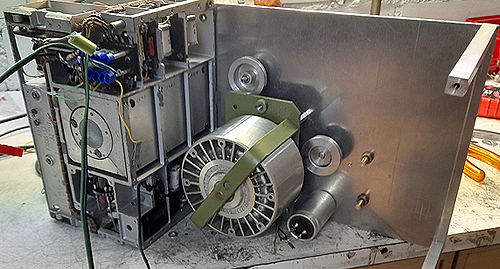

Im Bild ist das das Fug 10 KE Chassis zu sehen. Es wurde hinter eine stabile Frontplatte aus Alu geschraubt. Auf dieser Platte ist auch die gesamte Mechanik des Hellschreibers befestigt. Als Spindelantrieb dient ein Papst Synchronmotor, der wie andere mechanische Teile, Räder, Lager aus einem alten Tonbandgerät stammt. Auf eine Drehzahleinstellung wurde hier verzichtet und die Drehzahl der Spindel über die Durchmesser der Riemenscheiben eingestellt.

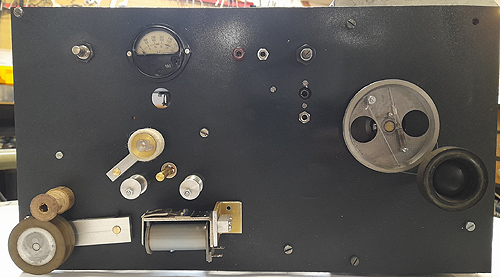

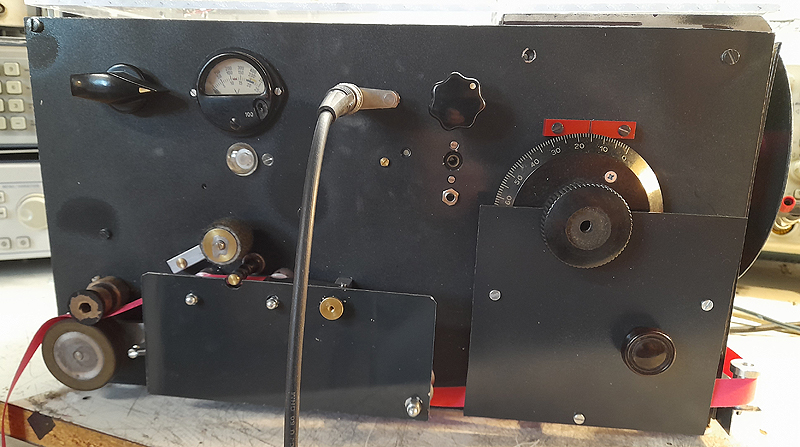

Auf dem unteren Bild ist die Mechanik schon weitgehend aufgebaut.
Rechts unten das Transportsystem für das Papierband mit der Antriebsrolle aus Pertinax und der Anpressrolle mit Gummiüberzug die übrigens auch aus dem erwähnten Tonbandgerät stammt. Für den Antrieb wurde ein kleiner Gleichstrommotor eingebaut.
Daneben die Spindel. Über der Spindel die Farbwalze aus Filz die bei diesem Gerät über einen Seilzug vom Betriebsschalter, oben links, angepresst wird. Unter der Spindel das Kammrelais auf dem die Schreibkante befestigt wird.
Oben neben dem Betriebsschalter ein kleines Messgerät das die Anodenspannung anzeigt, hinter dem Loch darunter wird eine Glimmlampe montiert die im Takt der Schreibpulse leuchtet und somit die Abstimmung auch ohne angeschlossenen Kopfhörer erlaubt.
Neben dem Messgerät die Buchsen für den Kontrollhörer. und daneben das Potentiometer zur NF-Einstellung. Darunter zwei Buchsen für eine externe NF-Ansteuerung.
Ganz rechts im Bild das Abstimmsystem für den Empfänger. Für eine feinfühlige Abstimmung wurde ein Seilzugantrieb gebastelt.

Blick von oben ins Gerät. Zu sehen ist der Verstärker, bestehend aus einer Eingangsstufe, RV12P2000, dem Signalgleichrichter RG12D2 und der Schreibmagnettreiber LS4. Rechts am Gerät die große Rolle mit dem Papierband.

>Schaltbild des Geräts<

Der Hellschreiber wurde am Stand des >AFM< auf dem ostbayerischen Amateurfunktreffen in Eggenfelden 2023 und in München während der Langen Nacht der Münchner Museen 2023 im >Spinnerschen Röhrenmuseum< ausgestellt und vorgeführt und fand allgemeine Beachtung
